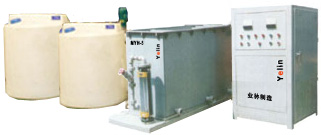

YL-Q系列 电絮凝机组

Yelin业林牌　YL-Q系列（价格面议）

电絮凝技术分析和设备
1　电絮凝的理论基础
电絮凝一个复杂的过程，在电场的作用下金属电极产生阳离子在进入水体时包括许多物理化学现象，从离子的产生到形成絮体包括三个连续的阶段：
（1）在电场的作用下，阳极产生电子形成“微絮凝剂”——铁或铝的氢氧化物；
（2）水中悬浮的颗粒、胶体污染物在絮凝剂的作用下失去稳定性；
（3）脱稳后的污染物颗粒和微絮凝剂之间相互碰撞，结合成肉眼可见的大絮体。
由于电絮凝过程中电解反应的产物只是离子，不需要投加任何氧化剂或还原剂，对环境不产生或很少产生污染，被称为是一种环境友好水处理技术。电絮凝法具有很多的优点，如：
（1）设备简单，占地面积少，设备维护简单；
（2）电絮凝过程中不需要添加任何化学药剂，产生的污泥量少，且污泥的含水率低，易于处理；
（3）操作简单，只需要改变电场的外加电压就能控制运行条件的改变，很容易实现自动化控制；
电絮凝法中常用的电极材料为铝和铁，在阳极和阴极之间通以直流电，发生的电极反应如下：
铝阳极
Al－3e→Al3e+ (1)
在碱性条件下
Al3e++3OH－→Al(OH)3 (2)
在酸性条件下
Al3e++3H2O→Al(OH)3+3H+ （3）
铁阳极
Fe－2e→Fe2e+ (4)
在碱性条件下
Fe2e++2OH－→Fe(OH)2 (5)
在酸性条件下
4Fe2e++O2+2H2O→4Fe3e++4OH－ （6）
另外，水的电解还有氧气放出
2H2O－4e→O2+4H+ （7）
在阴极发生如下反应
2H2O+2e→H2+2OH－ （8）
电絮凝法在处理过程中具有多功能性，除了电絮凝作用之外还有电化学氧化和还原、电气浮等作用。
2　电絮凝反应器中电极组合方式
在电絮凝器中，按照电极板两侧的电极极性分，电絮凝器可分为单极式、双极式和组合式三类，对于单极式电絮凝器，电势高低交错，电流总是从某一阳极流向相邻的阴极，而不可能绕过几块极板流向其他阴极，每块极板表现出一种电性且相邻的电极表现为不同的电性，这类电絮凝器不存在电流的泄漏问题；双极式与组合式的情况则有所不同，部分电流可以绕过几块极板，从靠近电源正极的一些极板直接流向靠近电源负极的一些极板，除了与电源两极相连的极板外，每块极板表现出不同的电性，双极式和组合式都存在着电流泄漏的现象。

2．电絮凝在水处理中的应用
1）在高浓度有机废水中的应用：
高浓度的可生化，不可生化的有机废水，用传统的工艺处理，流程长，运行成本高，负荷高，效果不明显；电絮凝设备已成功的用于此行业，在电荷的作用下，可生化与不可生化的有机物直接破分子键，降解COD
成功案例
? 食品厂生产工艺过程来的蛋白、脂肪和纤维的高浓度废水。
? 屠宰业的高浓度有机废水。
? 石油业的含烷烃的油废水。
? 印染业的不可生化的高浓度有机废水。
? 含油的研磨废水。
? 金属轴承的高浓度切割液
2）在电镀废水中的应用
电镀废水含金属的种类多，形态多样，处理的难度大，特别是在**严格控制的前提条件下，能找到一个方案做到零排放，是各个专业人士的研究方向，借鉴国外的经验，多次的尝试和试验后，电絮凝技术多次的改进，现在能做到电镀废水处理的零排放
3．电絮凝处理和传统工艺对比
a.电絮凝法占地面积小，能耗小，处理效果明显，全自动化控制，处理后污水能达到国家污水排放标准。
b.设备简单,操作方便,易实现自动化管理。
c.不需投加化学药剂,可节约化学药剂与投药设备费用。
d.处理费用及一次性药资费用低。
e.可操作性强,当水质水量发生变化时,可调节电流密度,使出水达到处理要求。

我公司专业生产电絮凝设备，可作为预处理和深度处理工艺，处理后排放水可达国家一级排放标准。

电絮凝专用电源
0 电絮凝专用电源

主要规格/特殊功能
• 产品规格：
电絮凝专用电源
成都新都道和电工研究所自主研发的DHEP系列24V/1000A电絮凝专用电源是采用高频电力电子变换技术，专门为污水水处理设计制造的换向电源模块。
性能指标：
■输入电压：三相380V +/- 10%AC
■输出特性：
a：最大额定输出功率：24KW
输出电压调节范围：0-24.00V
输出电流调节范围：0.0-1000.0A
b：稳定度
稳压精度：交流输入三相380V +/- 10%，0-100%负载电流变化时，稳压精度不超过规定输出电压的 +/- 1%。
稳流精度：交流输入三相380V +/- 10%，工作过程中稳流精度不大于 +/- 1%。
C：杂音电压：峰值杂音电压不大于100mv。
波纹系数：输出电压波纹系数不大于1%。
d:工作频率：20KHz
■自动限流；过流保护、过压保护及报警功能；过热保护及报警功能
■弱电控制远程控制接口及其远程控制功能；
■内置高精度时间控制器，工作时间自动控制范围：1秒-99小时59秒，并可在99H59M59S范围内任意设定。
■自动停启功能：当在电解槽中放下电解后，电解时间自动显示启动，完成设定的工作时间后，设备声光报警，自动限电流（或电压）停止。
■定时工作时间：正反向工作时间在1-999H范围内皆可独立设定；
换向间隔时间：3秒；
■冷却方式：风冷；
■防腐方式：全封防腐闭结构；
■调节方式：恒压调节；
■ 内置计时间继电器：计数范围：0-999H； 复位方式：外部按钮复位； 显示精度：
■控制方式：时间控制-关和时间控制-开两种；
■启动方式：软启动
■ 使用环境条件：
环境温度-10 - +40℃；
环境湿度：不大于90%（20 +/- 5℃）；
无易燃、易爆气体、不受振动
■外形尺寸： 1500mm x 600mm x 500mm (可根据客户需求定做)
